Implementierung von Tabellen und Diagrammen

In diesem Tutorial erstellen wir die Oberfläche und die Logik einer einfachen Anwendung mit Schwerpunkt auf Datenvisualisierung. Die Projektentwicklung behandelt folgende Themen:

Die Erstellung von „Formularen“, „Feldern“ und „Beziehungen“ zur Strukturierung der Datenbank.
Den Aufbau von „REST-Webdiensten“, um die Daten bereitzustellen und Informationen dynamisch in Tabellen und Diagrammen in der Anwendung anzuzeigen, mithilfe der Bibliotheken React ChartJS 2 und der Abhängigkeit Chart.js sowie der Tabellenkomponente von Ant Design.

Die gesamte visuelle Struktur des Projekts wird mit HTML, JavaScript und React.js entwickelt. Es ist empfehlenswert, Grundkenntnisse in folgenden Bereichen zu haben:

JavaScript
React.js
HTML

💡 Falls Sie bei diesen Schritten Fragen haben, lesen Sie:

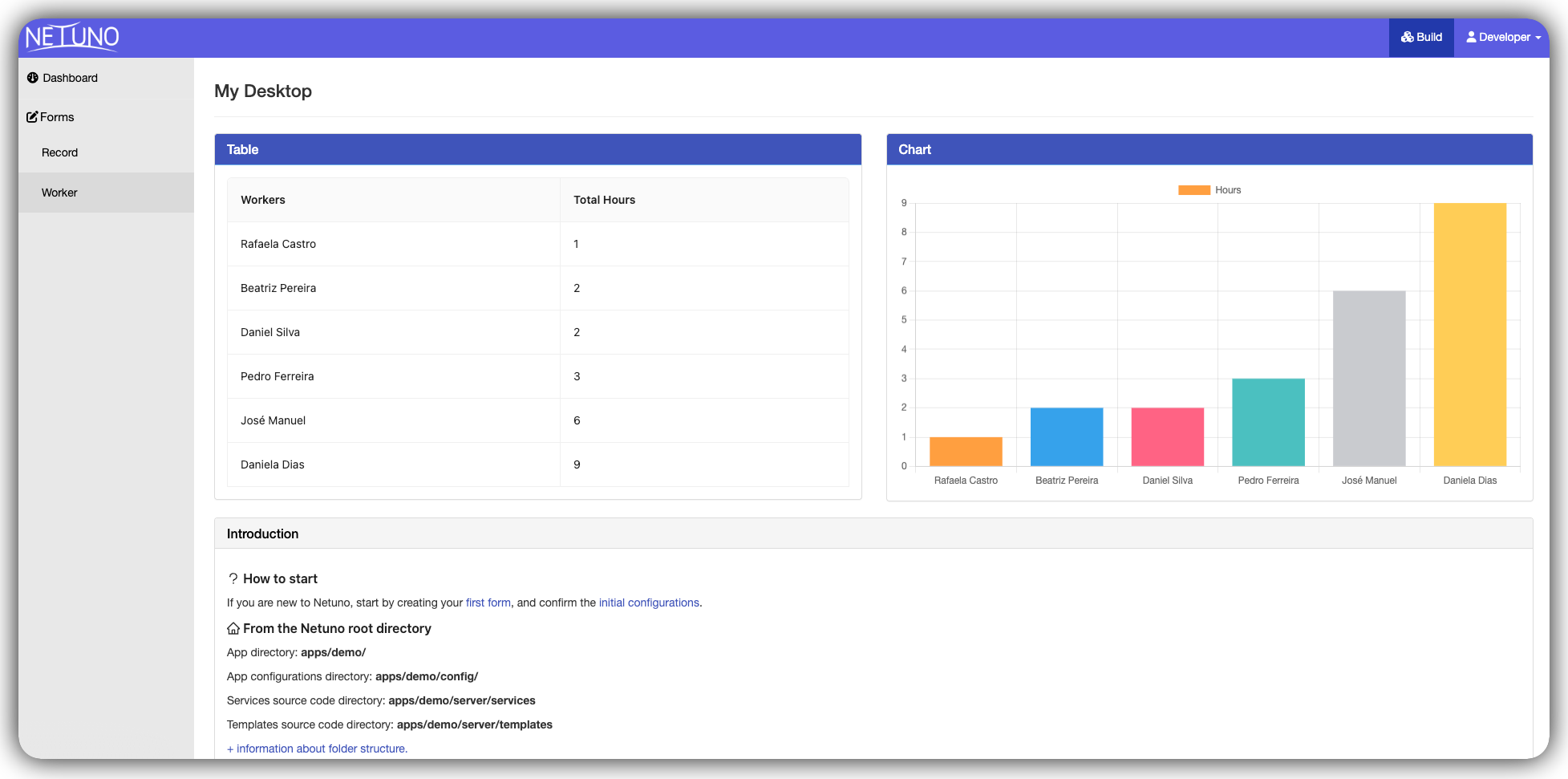

Endergebnis

Wenn Sie alle Schritte dieses Tutorials befolgen, erstellen Sie ein funktionsfähiges Dashboard im Arbeitsbereich von Netuno mit:

Einer Datentabelle, die die Datensätze der Mitarbeiter und die Gesamtstunden auflistet.
Einem dynamischen und farbigen Balkendiagramm, das diese Daten visuell darstellt.

Lösungsarchitektur

Bevor Sie Code schreiben, ist es wichtig zu verstehen, wie die Teile zusammenpassen. Die Lösung ist in 4 Schichten unterteilt, die von oben nach unten kommunizieren:

DashboardContainer         (lädt die Daten vom Server)
       │
       ▼
DatenVisualisierung          (ordnet das Layout in zwei Spalten an)
       │
  ┌────┴────┐
  ▼         ▼
TabellenListe  Balkendiagramm        (rendern die empfangenen Daten)

Tipp

Der Vorteil dieser Architektur ist, dass jede Komponente eine einzige Verantwortung hat.

Schritt 1: Datenstruktur

Der erste Schritt besteht darin, die Formulare zu erstellen, die Beziehung zwischen ihnen zu konfigurieren und sie mit Daten zu füllen, um später die Tabelle und das Diagramm zu erzeugen.

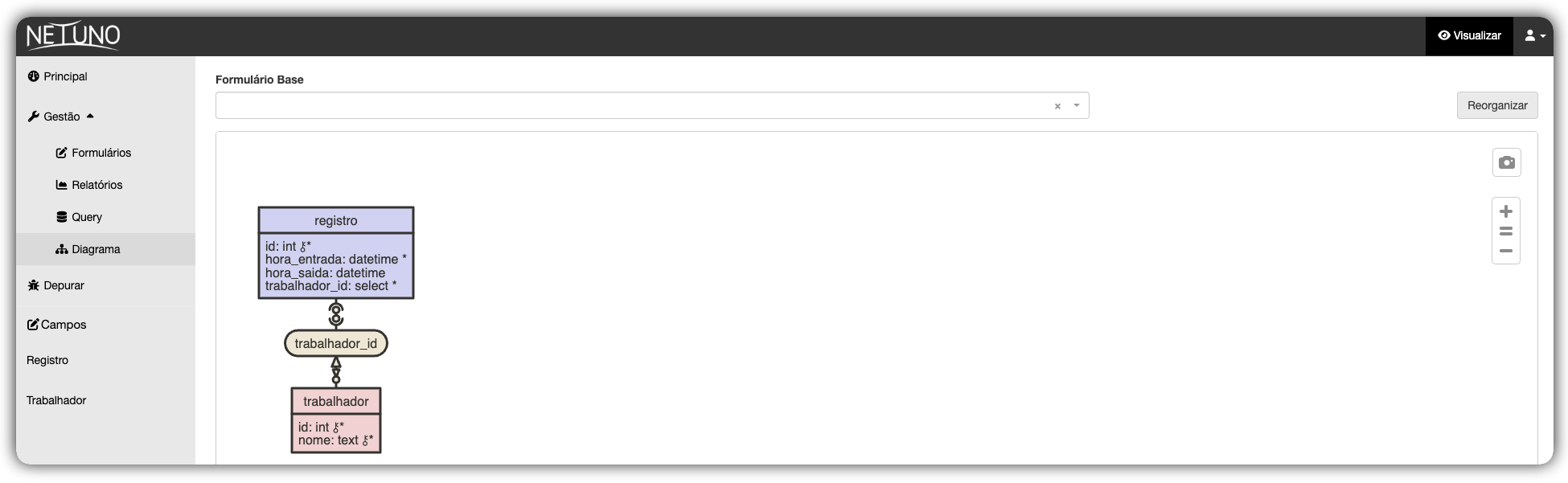

Dies ist das Diagramm mit der Architektur der Formulare und den Feldern, die Sie in Ihrer Netuno-Umgebung nachbilden sollten:

Wichtig: Obwohl das Feld id im Diagramm erscheint, muss es nicht manuell erstellt werden. Netuno generiert diese Kennung automatisch direkt nach der Erstellung der Tabelle.

Dashboard-Template

Um die Tabelle und das Diagramm anzuzeigen, benötigen wir einen Platz in der Oberfläche Ihrer Anwendung. Netuno stellt bereits ein Basistemplate für das Haupt-Dashboard bereit.

Öffnen Sie Ihren Code-Editor und suchen Sie die Datei:

/apps/meineapp/server/templates/dashboard.html

(Denken Sie daran, meineapp durch den tatsächlichen Namen Ihres Anwendungsordners zu ersetzen.)

Sie werden folgende HTML-Codezeile bemerken:

<div id="app-dashboard"></div>

Schritt 2: Datendienst

Nun, da die Datenbank bereit und das HTML vorbereitet ist, müssen wir den „Boten“ erstellen (einen REST-Webdienst). Er ist dafür verantwortlich, zur Datenbank zu gehen, die Gesamtstunden jedes Mitarbeiters zu berechnen und diese Information fertig für die Tabelle und das Diagramm zu liefern.

Dienstdatei erstellen

Die Dienste in Netuno werden im Ordner server/services/ gespeichert. Navigieren Sie zum Verzeichnis Ihres Projekts und erstellen Sie die Datei mitarbeiter.js:

/apps/meineapp/server/services/mitarbeiter.js

Der DashboardContainer erkennt die Sprache des Dashboards und ruft /services/mitarbeiter auf, wenn das Dashboard auf Deutsch steht, bzw. /services/workers, wenn es auf Englisch steht. Jede Sprache hat ihre eigene Dienstdatei.

Code schreiben

Dieser Code führt drei Hauptaktionen mit den nativen Ressourcen von Netuno (_db, _val und _out) aus:

Abfrage _db.query: Sucht nur die aktiven Mitarbeiter in der Datenbank und berechnet die Summe der geleisteten Stunden für jeden.
Verarbeitung _val.list und _val.map: Ordnet das Ergebnis in einer sauberen Liste mit strukturierten Objekten.
Antwort _out.json: Sendet die Daten im JSON-Format, damit die Oberfläche (React) sie lesen kann.

Öffnen Sie die Datei mitarbeiter.js und fügen Sie den folgenden Code ein:

// 1. Abfrage: _db.query() führt das SQL aus und gibt die Liste der gefundenen Datensätze zurück.
const dbEintraege = _db.query(`
    SELECT DISTINCT
        mitarbeiter.name, SUM(DATEDIFF(HOUR, eintrag.beginn, eintrag.ende)) AS total
    FROM mitarbeiter INNER JOIN eintrag
        ON mitarbeiter.id = eintrag.mitarbeiter_id
    WHERE mitarbeiter.active = true AND eintrag.active = true
    GROUP BY mitarbeiter.name
    ORDER BY total ASC
`);

// 2. Datenverarbeitung: _val.list() erstellt eine leere Liste für die verarbeiteten Daten.
const liste = _val.list();

// Jede von der Datenbank zurückgegebene Zeile durchlaufen
for (const dbEintrag of dbEintraege) {
    liste.add(
        // _val.map() erstellt ein Objekt mit den Feldern, die React konsumiert
        _val.map()
            .set("name", dbEintrag.getString("name"))  // name → Feld "name"
            .set("total", dbEintrag.getInt("total"))   // Gesamtstunden → Feld "total"
    );
}

// 3. Antwort
// Sendet die endgültige Liste im JSON-Format an die React-Oberfläche.
_out.json(liste);

Tipp

Achten Sie auf die Feldnamen: Die hier als "name" und "total" definierten Felder sind genau dieselben, die die React-Komponenten in den nächsten Schritten abrufen (dataIndex: 'name' und dataIndex: 'total'). Sie müssen identisch sein.
Zum Filter active = true: Die Datenbank besitzt eine Spalte active in den Tabellen mitarbeiter und eintrag. Indem nur aktive Datensätze gefiltert werden, stellen wir sicher, dass archivierte oder deaktivierte Daten nicht in der Tabelle und im Diagramm erscheinen.

Schritt 3: Frontend-Umgebung (React)

Nun, da das Backend (Datenbank und Dienste) bereit ist, bereiten wir die visuelle Oberfläche vor.

Öffnen Sie das Terminal und folgen Sie den Schritten unten:

1. Basisabhängigkeiten installieren

Navigieren Sie zum Ordner ui Ihrer Anwendung und installieren Sie die Pakete.

npm install

2. Diagrammbibliotheken installieren

Da das Projekt Diagramme anzeigen wird, laden Sie die Bibliotheken herunter, die diese Zeichnung auf dem Bildschirm erzeugen:

npm install react-chartjs-2 chart.js --save

3. Mehrere Sprachen verwalten

Installieren Sie die Bibliothek zur Verwaltung mehrerer Sprachen:

npm install react-intl

4. Compiler starten (Watch)

Nachdem alles installiert ist, aktualisiert er bei jedem Speichern einer Datei automatisch den Bildschirm:

npm run watch

5. Komponenten erstellen

Um das Projekt organisiert zu halten, erstellen Sie getrennte Komponenten für die Tabelle und das Diagramm.

Navigieren Sie zum Verzeichnis src/components/ Ihrer Anwendung und erstellen Sie die Ordner:

Tabelle: TabellenListe
Diagramm: Balkendiagramm
Container: DatenVisualisierung

/apps/name_deiner_app/ui/src/components/TabellenListe/
/apps/name_deiner_app/ui/src/components/Balkendiagramm/
/apps/name_deiner_app/ui/src/containers/DatenVisualisierung/

Schritt 4: Komponente TabellenListe

Die Komponente TabellenListe empfängt die Daten vom Dienst und erstellt die Spalten automatisch mit Ant Design – einer Bibliothek fertiger visueller Komponenten, die bereits in der Netuno-Oberfläche enthalten ist.

Navigieren Sie zum Ordner TabellenListe und erstellen Sie eine Datei index.jsx:

/apps/name_deiner_app/ui/src/components/TabellenListe/index.jsx

Öffnen Sie die Datei und fügen Sie den folgenden Code ein:

import React from 'react';

import { FormattedMessage } from 'react-intl';

import { Table } from 'antd'; // Tabellenkomponente von Ant Design

import './index.less';

const meldungen = 'dashboardcontainer.datenvisualisierung.tabelle';

function TabellenListe({ daten = [] }) {
  // Definition der Überschriften und des Feldes, das in jeder Spalte angezeigt wird
  const spalten = [
    {
      title: <FormattedMessage id={`${meldungen}.mitarbeiter`} />, // Übersetzter Titel
      dataIndex: 'name',  // Feld "name" des vom Dienst zurückgegebenen JSON
    },
    {
      title: <FormattedMessage id={`${meldungen}.gesamt`} />,
      dataIndex: 'total', // Feld "total" des vom Dienst zurückgegebenen JSON
    }
  ];

  return (
    <Table
      columns={spalten}      // Struktur der Spalten
      dataSource={daten}      // Die Daten selbst (Liste von Objekten)
      pagination={false}     // Keine Paginierung: alle Datensätze auf einmal
      bordered={true}        // Mit sichtbaren Rändern in den Zellen
    />
  );
}

export default TabellenListe;

Den Code verstehen:

Diese funktionale Komponente empfängt die Liste daten als Parameter (Prop) und übergibt sie direkt an <Table> von Ant Design.

Die Konfiguration spalten teilt Ant Design mit, welcher Titel in der Kopfzeile title angezeigt werden soll und welches Feld des JSON-Objekts in der Zelle dataIndex ausgefüllt werden soll. Ant Design kümmert sich automatisch um das gesamte HTML, die Rahmenstile und das Layout – es ist nicht nötig, dafür manuell CSS zu erstellen.

Datei index.less: Erstellen Sie die Datei index.less im selben Ordner. Sie kann vorerst leer bleiben, da Ant Design bereits die Basisgestaltung der Tabelle bereitstellt.

Schritt 5: Komponente Balkendiagramm

Wir erstellen ein Balkendiagramm zur Visualisierung der Daten mit der Bibliothek react-chartjs-2. Diese Komponente empfängt die Daten, wandelt sie in das von Chart.js verstandene Format um, weist Farben zu und zeichnet das Diagramm auf dem Bildschirm.

Navigieren Sie zum Ordner Balkendiagramm und erstellen Sie eine Datei namens index.jsx:

/apps/name_deiner_app/ui/src/components/Balkendiagramm/index.jsx

Öffnen Sie die Datei und fügen Sie den folgenden Code ein:

import React, { useState, useEffect } from 'react';
import { Bar } from 'react-chartjs-2';            // Balkendiagramm-Komponente
import { Chart, registerables } from 'chart.js';  // Kern von Chart.js

import { useIntl } from 'react-intl';

import './index.less';

const meldungen = 'dashboardcontainer.datenvisualisierung.diagramm';

// PFLICHT: alle Elemente von Chart.js vor der Verwendung registrieren.
// Ohne diese Zeile wird das Diagramm nicht gerendert und es entsteht ein Fehler in der Konsole.
Chart.register(...registerables);

function Balkendiagramm({ daten }) {
  const intl = useIntl();
  const [diagrammDaten, setDiagrammDaten] = useState(null); // Daten im Format von Chart.js

  useEffect(() => {
    // Farbpalette mit 7 Farben für die Balken (zyklisch, wenn mehr als 7 Elemente vorhanden sind)
    const farben = [
      'rgb(255, 99, 132)',
      'rgb(255, 159, 64)',
      'rgb(255, 205, 86)',
      'rgb(75, 192, 192)',
      'rgb(54, 162, 235)',
      'rgb(153, 102, 255)',
      'rgb(201, 203, 207)'
    ];

    const beschriftungen = [];
    const werte = [];

    // Von Chart.js geforderte Datenstruktur
    const neueDiagrammDaten = {
      labels: [],       // Namen auf der X-Achse (horizontal)
      datasets: [
        {
          label: intl.formatMessage({ id: `${meldungen}.beschriftung` }), // Übersetzte Legende
          data: [],           // Werte auf der Y-Achse (Höhe der Balken)
          backgroundColor: [] // Farbe jedes Balkens
        }
      ]
    };

    // Über die empfangenen Daten iterieren und die Listen aufbauen
    for (const i in daten) {
      beschriftungen.push(daten[i].name);   // Name des Mitarbeiters → X-Achse
      werte.push(daten[i].total);  // Gesamtstunden → Höhe des Balkens

      // (i + 1) % 7: wenn "i" 7 erreicht, geht es zurück auf 0 und die Farben wiederholen sich zyklisch
      neueDiagrammDaten.datasets[0].backgroundColor.push(farben[(i + 1) % 7]);
    }

    neueDiagrammDaten.labels = beschriftungen;
    neueDiagrammDaten.datasets[0].data = werte;

    setDiagrammDaten(neueDiagrammDaten); // Im State speichern, um die erneute Darstellung auszulösen

  }, [daten]); // Bei jeder Änderung von "daten" erneut ausführen

  // Solange die Daten nicht verarbeitet wurden, wird nichts gerendert
  if (diagrammDaten == null) {
    return null;
  }

  return (
    <Bar data={diagrammDaten} />
  );
}

export default Balkendiagramm;

Den Code verstehen:

Diese Komponente hat drei Hauptaufgaben:

Vorbereitung useState: Startet die Komponente mit dem Zustand null, um die Verarbeitung der vom Server kommenden Daten abzuwarten.

Datenverarbeitung useEffect: Wenn die Daten über die Prop daten eintreffen, wird der Hook useEffect automatisch ausgelöst. Er definiert eine Farbpalette und verwendet eine for-Schleife, um die Informationen zu trennen: Die Namen der Mitarbeiter gehen in die Beschriftungen der X-Achse labels, die Gesamtstunden bestimmen die Höhe der Balken data, und jedem Balken wird zyklisch eine Farbe zugewiesen.

Zeichnung auf dem Bildschirm return: Verwendet die Komponente <Bar> der Bibliothek, um das Diagramm auf Basis der verarbeiteten und im Zustand gespeicherten Daten zu zeichnen.

Datei index.less: Erstellen Sie ebenfalls die Datei index.less im Ordner Balkendiagramm. Sie kann vorerst leer bleiben.

Schritt 6: Visuelles Layout DatenVisualisierung

Nun, da die Komponenten für Tabelle und Diagramm fertig sind, benötigen wir einen Container, der sie nebeneinander auf dem Bildschirm positioniert.

Navigieren Sie zum Ordner DatenVisualisierung und erstellen Sie eine Datei namens index.jsx:

/apps/name_deiner_app/ui/src/containers/DatenVisualisierung/index.jsx

Öffnen Sie die Datei und fügen Sie den folgenden Code ein:

import React from 'react';

import { FormattedMessage } from 'react-intl'; // Je nach Sprache übersetzbare Titel

import Balkendiagramm from "../../components/Balkendiagramm";
import TabellenListe from "../../components/TabellenListe";

import './index.less';

const meldungen = 'dashboardcontainer.datenvisualisierung';

function DatenVisualisierung({ daten = [] }) {
  return (
    <div>
      <div className="row">              {/* Bootstrap-Zeile */}

        {/* Linke Spalte: Tabelle */}
        <div className="col-lg-6">
          <div className="panel panel-default">
            <div className="panel-heading daten-visualisierung__panel">
              <h3 className="panel-title">
                <FormattedMessage id={`${meldungen}.tabelle.titel`} />
              </h3>
            </div>
            <div className="panel-body">
              <TabellenListe daten={daten} />   {/* Reicht die Daten an die Tabelle weiter */}
            </div>
          </div>
        </div>

        {/* Rechte Spalte: Diagramm */}
        <div className="col-lg-6">
          <div className="panel panel-default">
            <div className="panel-heading daten-visualisierung__panel">
              <h3 className="panel-title">
                <FormattedMessage id={`${meldungen}.diagramm.titel`} />
              </h3>
            </div>
            <div className="panel-body">
              <Balkendiagramm daten={daten} />    {/* Reicht dieselben Daten an das Diagramm weiter */}
            </div>
          </div>
        </div>

      </div>
    </div>
  );
}

export default DatenVisualisierung;

Den Code verstehen:

Diese Komponente fungiert als visueller Organisator. Sie empfängt die Liste daten und verteilt sie ohne Transformation an die beiden Kindkomponenten.

Die Klassen row und col-lg-6 stammen aus dem „Bootstrap Grid“ und teilen den Bildschirm in zwei Hälften: Die linke Spalte erhält die Tabelle, die rechte das Diagramm. Auf kleineren Bildschirmen (Mobiltelefonen) stapeln sie sich automatisch.

Die Klassen panel, panel-heading und panel-body erzeugen das visuelle Erscheinungsbild einer „Box mit Titel“ für jede Komponente.

Datei index.less: Erstellen Sie ebenfalls die Datei index.less in diesem Ordner für die spätere Gestaltung der Panels.

Schritt 7: Dashboard-Container

Wir haben bereits die Dienste im Backend und die visuellen Komponenten im Frontend. Wir benötigen einen Container, der zum Server geht, die Daten abruft und sie an die DatenVisualisierung weiterreicht.

Netuno erzeugt bereits automatisch die Grundstruktur des Dashboards. Bearbeiten Sie die vorhandene Datei:

/apps/name_deiner_app/ui/src/containers/DashboardContainer/index.jsx

Ersetzen Sie den Inhalt der Datei durch den folgenden Code:

import React, { useState, useEffect, useImperativeHandle } from "react";

import _service from '@netuno/service-client'; // Offizieller HTTP-Client von Netuno

import { Spin, message } from 'antd';           // Ladeanzeige und Fehlermeldungen

import DatenVisualisierung from "../DatenVisualisierung"; // Das visuelle Layout

import { useIntl } from 'react-intl';           // Unterstützung mehrerer Sprachen

import './index.less';

const meldungen = 'dashboardcontainer.datenvisualisierung';

function DashboardContainer({}, ref) {
  const intl = useIntl();
  const [mitarbeiter, setMitarbeiter] = useState([]);   // State: Liste der Mitarbeiter
  const [laden, setLaden] = useState(false); // State: Wird gerade geladen?

  // Beim Öffnen der Seite die Suche automatisch auslösen
  useEffect(() => {
    ladeMitarbeiter();
  }, []);

  const ladeMitarbeiter = () => {
    setMitarbeiter([]);      // Vorherige Daten löschen
    setLaden(true);    // Ladeanzeige aktivieren

    _service({
      // Erkennt die Sprache des Dashboards und ruft die korrekte Dienst-URL auf
      url: intl.locale.indexOf('de') == 0 ? '/services/mitarbeiter' : '/services/workers',
      success: (antwort) => {
        setMitarbeiter(antwort.json); // Empfangene Daten im State speichern
        setLaden(false);
      },
      fail: (fehler) => {
        setLaden(false);
        console.error('Mitarbeiterdienst fehlgeschlagen.', fehler);
        message.error(intl.formatMessage({ id: `${meldungen}.ladefehler` }));
      }
    });
  };

  // Ermöglicht der übergeordneten Komponente (Dashboard), ladeMitarbeiter() über ref auszulösen
  useImperativeHandle(ref, () => ({
    ladeMitarbeiter
  }));

  return (
    <div ref={ref}>
      { laden == false
        ? <DatenVisualisierung daten={mitarbeiter} /> // Daten bereit: Dashboard anzeigen
        : <Spin/>                              // Wird noch geladen: Ladeanzeige anzeigen
      }
    </div>
  );
}

export default React.forwardRef(DashboardContainer);

Den Code verstehen:

Diese Komponente hat drei Hauptaufgaben:

Anfangszustand useState: Erstellt zwei interne Steuerungen – mitarbeiter (die vom Server kommende Liste) und laden (ein Signal, das angibt, ob die Daten noch abgerufen werden).

Datenabruf _service: Die Funktion ladeMitarbeiter verwendet _service, um den Backend-Dienst aufzurufen. Anders als das native fetch von JavaScript verwaltet _service Authentifizierung, Sitzung und Fehlerbehandlung automatisch. Er erkennt außerdem die Sprache des Dashboards und wählt die korrekte URL /services/mitarbeiter für DE, /services/workers für EN.

Verteilung und Zeichnung return: Während die Daten abgerufen werden, zeigt er die Ladeanzeige (Spin) an. Wenn die Daten eintreffen, übergibt er die Liste mitarbeiter an die DatenVisualisierung, die sie auf Tabelle und Diagramm verteilt.

Dashboard gestalten

Öffnen Sie die Datei index.less im Ordner DashboardContainer und fügen Sie den folgenden Code ein, um die Kopfzeilen der Panels hervorzuheben:

/apps/name_deiner_app/ui/src/containers/DashboardContainer/index.less

.panelHintergrund {
  background-color: #3f54ba;
  padding: 10px 15px;
  color: white;
}

Den Code verstehen:

Diese Klasse definiert eine blaue Hintergrundfarbe (#3f54ba) und einen Innenabstand (padding) für die Kopfzeilen.

Sie wird von den Klassen daten-visualisierung__panel der DatenVisualisierung verwendet, um sicherzustellen, dass die Titel Tabelle und Diagramm visuell hervorgehoben werden.

Schritt 8: Projekt kompilieren

Um sicherzustellen, dass der gesamte React-Code von Netuno kompiliert wird:

Wenn Ihr Terminal weiterhin geöffnet war und npm run watch im Hintergrund lief: Ihre Änderungen werden bei jedem Speichern einer Datei automatisch kompiliert.
Wenn Sie das Terminal geschlossen haben oder der Prozess angehalten wurde: Kein Problem. Öffnen Sie das Terminal erneut, navigieren Sie zum Ordner ui und führen Sie den Befehl erneut aus:

npm run watch

Fazit

Im Laufe dieses Tutorials haben Sie wesentliche Kompetenzen für die Arbeit mit der Netuno-Plattform erworben und den Integrationszyklus des Datenflusses zwischen Server und Benutzeroberfläche beherrscht.

Diese Entwicklung behandelte folgende Themen:

Datenbank: Erstellung und Organisation von Tabellen und Datenstrukturen auf visuelle und effiziente Weise.
REST-Backend: Entwicklung von Diensten und Geschäftslogik zur Bereitstellung von Daten über eine API.
Frontend mit React: Integration und dynamische Anzeige dieser Daten in einer modernen und responsiven Oberfläche.

Falls Sie Schwierigkeiten haben oder Verbesserungsvorschläge haben, kontaktieren Sie uns.

Unser Team und unsere Community sind bereit zu helfen.

Viel Erfolg bei der Entwicklung!

Endergebnis​

Lösungsarchitektur​

Schritt 1: Datenstruktur​

Dashboard-Template​

Schritt 2: Datendienst​

Dienstdatei erstellen​

Code schreiben​

Schritt 3: Frontend-Umgebung (React)​

1. Basisabhängigkeiten installieren​

2. Diagrammbibliotheken installieren​

3. Mehrere Sprachen verwalten​

4. Compiler starten (Watch)​

5. Komponenten erstellen​

Schritt 4: Komponente TabellenListe​

Schritt 5: Komponente Balkendiagramm​

Schritt 6: Visuelles Layout DatenVisualisierung​

Schritt 7: Dashboard-Container​

Dashboard gestalten​

Schritt 8: Projekt kompilieren​

Fazit​

Endergebnis

Lösungsarchitektur

Schritt 1: Datenstruktur

Dashboard-Template

Schritt 2: Datendienst

Dienstdatei erstellen

Code schreiben

Schritt 3: Frontend-Umgebung (React)

1. Basisabhängigkeiten installieren

2. Diagrammbibliotheken installieren

3. Mehrere Sprachen verwalten

4. Compiler starten (Watch)

5. Komponenten erstellen

Schritt 4: Komponente TabellenListe

Schritt 5: Komponente Balkendiagramm

Schritt 6: Visuelles Layout DatenVisualisierung

Schritt 7: Dashboard-Container

Dashboard gestalten

Schritt 8: Projekt kompilieren

Fazit
